AD8206 是一款单电源供电的差分放大器，采用独特架构，可在共模电压快速变化的情况下，精确放大电流检测电阻上的微小差分电压。器件封装为 8 引脚 SOIC。
在典型应用中，AD8206 通过放大跨接在输入端之间的电流检测电阻上的电压来实现电流测量。
其增益为 20 V/V，精度达 1.2%，该精度在整个工作温度范围 -40°C 至 +125°C 内均有保证。
WH 级版本的工作温度范围更宽，为 -40°C 至 +150°C，精度仍为 1.2%。
AD8206 采用单电源供电，电压范围为 4.5 V 至 10 V（绝对最大值为 12.5 V），电源电流小于 2 mA。
内部电阻经过高精度修调，使其在直流至 20 kHz 范围内具有典型优于 80 dB 的共模抑制比（CMRR），在整个工作温度范围内最低为 76 dB。
输出失调电压可在 0.08 V 至 4.7 V 范围内调节（Vs = 5 V），支持单向或双向工作模式。

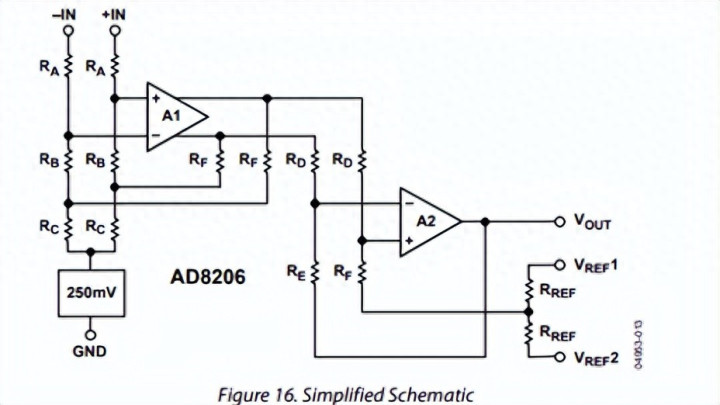

AD8206 由两个放大器（A1 和 A2）、电阻网络、一个小型电压基准及偏置电路组成（简化原理图见图 16，偏置电路未示出）。
输入衰减网络（由 Ra、Rb、Rc 组成）位于 A1 之前，用于将共模电压衰减至 A1 输入范围内。
该网络构成一个平衡桥式结构，当桥路平衡时，共模电压在 A1 输入端产生的差分电压为 0 V。
输入衰减比为 1/16.7，Ra、Rb、Rc 的串联总电阻约为 200 kΩ ±20%。
通过对引脚 1 和引脚 8 的电压进行衰减，即使这两个引脚的电压超出电源范围或低于地电位，A1 放大器的输入端仍能保持在电源范围内。
衰减器由一个 250 mV 的基准电压偏置，使其高于地电位，从而使放大器能够承受负共模电压。
该输入网络同样对差模（正常）电压进行衰减。A1 将衰减后的信号放大 26 倍，其输入与输出均为差分形式，以最大化交流共模抑制能力。
A2 将 A1 输出的差分电压转换为单端信号，并提供进一步放大，第二级增益为 12.86。
基准输入引脚 VREF1 和 VREF2 通过电阻连接至 A2 的正输入端，允许用户在输出工作范围内任意调节输出失调电压。
当两个基准引脚并联使用时，其到输出的增益为 1 V/V；若用于分压电源，则增益为 0.5 V/V。
电阻 Ra、Rb、Rc、Rd、Re 的比例经过激光修调，精度达 0.01% 以上，从而使共模抑制比超过 80 dB。
总增益 20 由以下三级相乘得到：输入衰减 1/16.7 × 第一级增益 26 × 第二级增益 12.86。
输出级为 A 类结构，采用 PNP 晶体管上拉，下拉为一个 300 μA 的电流沉（current sink）。
